AC VRV Berisik? Cek Jarak Cabang Pipanya
Jika AC VRV Anda mendesis terus-menerus dari arah plafon, salah satu penyebab yang sering terlewat adalah cabang pipa refrigerant (refnet joint / Y-branch) yang dipasang terlalu dekat dengan belokan. Pabrikan VRV/VRF umumnya mensyaratkan pipa lurus minimal 500 mm sebelum cabang; jika kurang, cairan dan gas refrigerant terbagi tidak merata sehingga aliran bergejolak dan menimbulkan desis di unit indoor.
Tidak semua desis berarti ada kesalahan pemasangan. Manual Daikin sendiri menyebut desis halus saat mode dingin atau defrost sebagai suara normal aliran refrigerant. Artikel ini membantu Anda membedakan desis normal dari desis yang menandakan masalah instalasi, lengkap dengan standar jarak, diagram, dan checklist pemeriksaan.
Untuk siapa artikel ini: pemilik gedung, building manager, dan teknisi yang mengelola sistem VRV/VRF di kantor, hotel, ruko, atau rumah besar.
Mengapa jarak pipa lurus sebelum cabang begitu penting
Refrigerant di pipa VRV jarang mengalir sebagai cairan murni. Di banyak titik, terutama di jalur liquid yang panjang atau saat beban berubah, refrigerant mengalir sebagai campuran cairan dan gas (aliran dua fase). Cabang hanya bisa membagi campuran ini secara adil jika campurannya sudah rata saat tiba di cabang.
Belokan merusak kerataan itu. Saat refrigerant berbelok, gaya sentrifugal mendorong cairan yang lebih berat ke sisi luar belokan, sementara gas cenderung ke sisi dalam atau ke bagian atas pipa. Paten distributor refrigerant untuk AC multi-unit US7600393 menjelaskan efek serupa: gas yang ringan cenderung lewat jalur atas dan cairan lewat jalur bawah, sehingga refrigerant terbagi tidak merata ke unit indoor.
Pipa lurus sekitar 500 mm memberi ruang agar campuran kembali stabil sebelum dibagi. Jika jarak ini dipangkas, rantai masalahnya seperti ini:
- Cabang menerima campuran yang belum rata, sehingga satu sisi kebagian lebih banyak gas.
- Unit indoor di sisi itu menerima refrigerant berbuih (flash gas) di katup ekspansi elektronik (EEV).
- Gelembung gas yang melewati celah sempit EEV menimbulkan desis atau suara “srrr” yang terus-menerus.
- Kapasitas dingin unit itu turun, sementara unit di cabang lain bisa terlalu dingin.
Jadi gejala yang dirasakan penghuni biasanya dua sekaligus: satu ruangan berisik dan kurang dingin, padahal ruangan lain normal.
Catatan teknis: penjelasan rantai sebab-akibat di atas adalah prinsip umum aliran dua fase. Besarnya efek di lapangan tergantung diameter pipa, beban, dan model unit, sehingga diagnosis tetap perlu pengukuran.
Standar jarak cabang pipa VRV/VRF menurut manual pabrikan
Angka 500 mm muncul konsisten di manual instalasi beberapa merek besar. Detailnya sedikit berbeda, jadi selalu ikuti manual untuk model yang terpasang di gedung Anda.

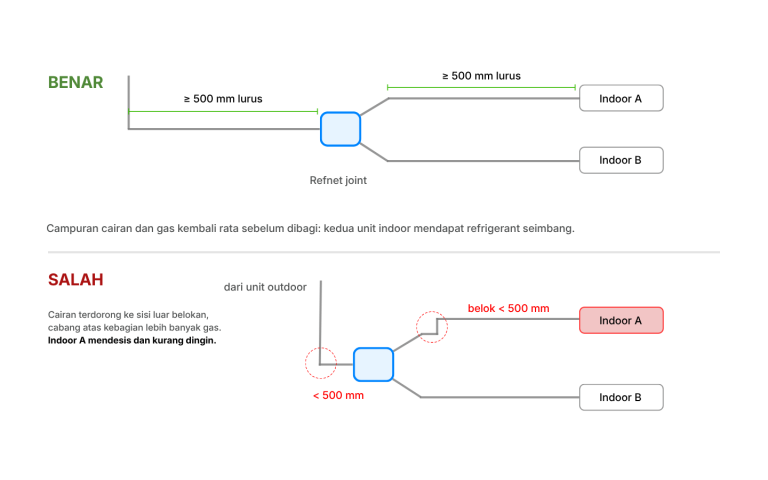

Pada pemasangan yang salah, belokan tepat sebelum dan sesudah cabang membuat satu unit indoor menerima lebih banyak gas daripada unit lainnya.
| Merek & dokumen | Syarat pipa lurus | Syarat pipa lurus Posisi & kemiringan cabang |
|---|---|---|
Daikin VRV IV+ REYQ-U (manual instalasi) |
Pipa yang tersambung ke joint harus lurus lebih dari 500 mm |
Bercabang horizontal atau vertikal, toleransi ±30° |
Daikin VRV IV RXYQ-T (manual instalasi) |
Pipa menuju joint lurus lebih dari 19-11/16 in (±500 mm), tidak boleh ditekuk di area ini |
Joint horizontal, label di atas, kemiringan maks. ±15° |
Joint horizontal, label di atas, kemiringan maks. ±15°
Hitachi branch pipe E-102SN3 |
Lurus minimal 500 mm setelah belokan vertikal |
Label di atas, satu bidang horizontal, kemiringan dalam ±30° |
Lennox VRF Y-joint DB68-13128A |
Jarak minimal 500 mm sebelum menyambung branch joint berikutnya |
Horizontal atau vertikal, toleransi ±15°; pipa masuk ke joint maks. 70 mm |
Dari keempat dokumen itu, aturan praktis yang aman dipegang:
- Minimal 500 mm pipa lurus sebelum cabang, tanpa belokan, elbow, atau tekukan di rentang itu.
- Minimal 500 mm antara dua cabang yang berurutan.
- Sisi keluar cabang juga diberi ruang lurus sebelum belok, karena sebagian manual (misalnya Daikin REYQ-U) mensyaratkan seluruh pipa yang tersambung ke joint dalam kondisi lurus.
- Cabang dipasang horizontal atau vertikal dalam toleransi sudut manual (±15° atau ±30°), bukan miring sembarangan untuk mengejar celah plafon.
Desis normal atau tanda masalah? Bedakan dari polanya
Desis yang muncul sebentar saat unit mulai, berhenti, atau defrost umumnya normal. Manual Daikin REYQ-U menyebut desis rendah saat cooling/defrost dan desis sesaat ketika aliran berhenti atau berubah sebagai “bukan kerusakan”. Yang perlu dicurigai adalah desis yang terus-menerus, hanya di satu atau dua unit, dan disertai keluhan kurang dingin.
| Pola suara & gejala | Kemungkinan penyebab | Langkah cek awal |
|---|---|---|
Desis halus saat start, stop, atau defrost, lalu hilang |
Normal: perubahan aliran refrigerant |
Tidak perlu tindakan |
Tidak perlu tindakan
Desis “shah” pelan saat unit lain menyala, padahal unit ini mati |
Normal: refrigerant mengalir untuk unit lain di sistem yang sama |
Tidak perlu tindakan |
Tidak perlu tindakan
Desis terus-menerus di satu unit, ruangan kurang dingin, unit lain normal |
Distribusi refrigerant tidak merata, salah satunya cabang terlalu dekat belokan |
Telusuri jalur pipa dari cabang terakhir ke unit tersebut |
Desis di banyak unit sekaligus, kapasitas turun di seluruh sistem |
Refrigerant kurang (kebocoran) atau kekurangan subcooling |
Cek tekanan & data operasi outdoor, uji kebocoran |
Bunyi “zeen” singkat setelah listrik dinyalakan |
Normal: inisialisasi katup ekspansi elektronik |
Horizontal atau vertikal, toleransi ±15°; pipa masuk ke joint maks. 70 mm |
Gemericik atau “blub-blub” |
Udara di saluran drain atau pompa drain |
Cek kemiringan pipa drain & pompa |
Dengung/getar, makin keras saat kompresor naik |
Pipa tidak ditopang/klem kurang, getaran merambat ke plafon |
Cek hanger dan karet peredam pipa |
Desis angin atau siulan dari grille |
Masalah aliran udara: filter kotor, damper, atau ducting |
Bersihkan filter, cek ducting & grille |
Perhatikan baris ketiga: jika keluhannya terlokalisasi dan polanya konsisten, jalur cabang pipa adalah tersangka utama yang layak diperiksa lebih dulu.
Cara memeriksa cabang pipa VRV: checklist untuk pengelola gedung
Pemeriksaan awal bisa dilakukan tanpa membuka sistem refrigerant; pengukuran dan perbaikan wajib oleh teknisi bersertifikat.
Yang bisa Anda lakukan sendiri
- Catat unit mana yang berisik, jam berapa, dan mode apa (cooling, dry, saat start).
- Rekam suara 15–30 detik dengan ponsel di dekat unit indoor; bandingkan dengan unit lain di lantai yang sama.
- Cek apakah ruangan yang berisik juga paling sulit dingin.
- Siapkan gambar as-built pipa refrigerant dari kontraktor pemasang, jika ada.
- Lihat kode error di remote/controller pusat dan foto tampilannya.
FAQ seputar AC VRV berisik
Tidak. Desis halus saat unit mulai, berhenti, atau defrost adalah suara aliran refrigerant yang normal menurut manual pabrikan. Desis perlu diperiksa jika terus-menerus, hanya di unit tertentu, dan disertai ruangan kurang dingin.
Umumnya minimal 500 mm tanpa belokan sebelum cabang, dan 500 mm antar dua cabang. Angka ini tercantum di manual Daikin, Hitachi, dan Lennox VRF, tetapi selalu cocokkan dengan manual model yang terpasang.
Boleh dalam batas toleransi pabrikan, biasanya ±15° atau ±30° dari horizontal/vertikal. Cabang yang terlalu miring membuat cairan dan gas terbagi tidak merata ke unit indoor.
Tidak langsung, tetapi distribusi tidak merata membuat sebagian unit kurang dingin dan sistem bekerja lebih keras. Manual Daikin juga memperingatkan pemasangan joint yang salah dapat menyebabkan gangguan pada unit outdoor.
Biasanya bisa. Perbaikan cukup di segmen sekitar cabang: refrigerant di-recovery, pipa dipotong dan disambung ulang dengan jarak yang benar, lalu uji tekanan, vakum, dan charge ulang.
Tergantung jumlah unit dan akses plafon. Untuk satu-dua unit bermasalah, penelusuran jalur pipa dan pembacaan data operasi umumnya selesai dalam satu kunjungan.
