Jarak Penyangga Pipa Refrigerant: Berapa Meter dan Kenapa Penting? Pipa melendut = beban di sambungan = bocor. Rantai sebab-akibat ini sederhana, tetapi sering luput saat instalasi dikejar waktu. Pipa refrigerant yang digantung terlalu jarang memang tidak langsung bocor di hari pertama. Kebocorannya muncul berbulan-bulan kemudian, di flare nut atau sambungan las yang terus menahan beban dan getaran. Artikel ini menjawab satu pertanyaan praktis: berapa jarak maksimal antar penyangga pipa refrigerant, dan apa yang harus diperhatikan selain angkanya. Jawaban singkat Jarak penyangga pipa refrigerant horizontal ditentukan oleh diameter pipa liquid (pipa kecil): Pipa liquid ≤ 9,52 mm (3/8″) → penyangga maksimal setiap 1,5 m Pipa liquid ≥ 12,7 mm (1/2″) → penyangga maksimal setiap 2,0 m Tambahkan penyangga di dekat belokan, cabang (refnet/branch joint), dan sambungan. Jika manual unit atau spesifikasi proyek menetapkan jarak lebih rapat, ikuti yang lebih rapat. Kenapa Pipa Melendut Berujung Bocor? Lendutan memindahkan beban pipa ke titik paling lemah di jalur refrigerant: sambungan. Pipa tembaga lurus cukup lentur, tetapi flare nut, sambungan las (brazing), dan fitting adalah titik kaku tempat tegangan menumpuk. Ada empat mekanisme yang bekerja bersamaan. 1. Berat pipa ditanggung sambungan Satu bentang pipa membawa berat tembaga, refrigerant di dalamnya, dan insulasi. Jika penyangga terlalu jauh, pipa melengkung ke bawah dan momen tekuk terbesar jatuh di dekat penyangga dan sambungan. Flare yang terus ditarik ke satu arah lama-lama kehilangan rapatnya. 2. Getaran dan muai-susut membuat beban berulang Saat sistem beroperasi, pipa bergetar dan memuai-menyusut mengikuti suhu. Manual instalasi outdoor unit Haier MRV-S memperingatkan bahwa pipa yang tidak diamankan akan memusatkan tegangan di satu bagian hingga pipa bisa patah. Pada pipa yang melendut, gerakan ini lebih besar, sehingga sambungan menerima beban bolak-balik setiap kali kompresor start-stop. Inilah jalur menuju retak lelah (fatigue crack) yang halus dan sulit dilacak. 3. Insulasi tertekan, muncul embun Pipa yang melendut menumpu berat pada titik klem yang sempit. Insulasi di titik itu tertekan dan menipis, permukaan pipa menjadi lebih dingin dari titik embun, lalu air menetes ke plafon. Panduan bracket pipa refrigerant dari Pipelounge menekankan insulasi tidak boleh tertekan dan pipa harus bisa bergerak memanjang di dalam penyangga. 4. Kantong lendutan mengganggu aliran oli Pada pipa gas (suction), lendutan membentuk cekungan tempat oli kompresor dan refrigerant cair bisa terkumpul. Prinsip dasar desain pipa refrigerasi adalah menjaga kemiringan pipa searah aliran, seperti dibahas di Refrigerant Piping Handbook. Cekungan tak terencana melawan prinsip ini. Tabel Jarak Penyangga Pipa Refrigerant Gunakan diameter luar pipa liquid untuk menentukan jarak maksimal antar penyangga pada jalur horizontal. Diameter pipa liquid Pasangan pipa gas yang umum Contoh pemakaian Jarak maks. penyangga 6,35 mm (1/4″) 9,52–12,7 mm AC split dinding residensial 1,5 m 9,52 mm (3/8″) 15,88–19,05 mm AC split komersial (cassette, ducted, standing floor) 1,5 m 12,7 mm (1/2″) 19,05–28,58 mm Unit komersial besar, jalur cabang VRF/VRV 2,0 m ≥ 15,88 mm (5/8″) ≥ 28,58 mm Jalur utama VRF/VRV 2,0 m Pasangan diameter pipa gas bersifat indikatif dan berbeda tiap merek dan kapasitas; lihat contoh tabel ukuran pipa di FJ-TEC dan selalu cek manual unit. Kenapa acuannya pipa liquid, bukan pipa gas? Pipa liquid dan pipa gas dipasang berpasangan dan digantung pada penyangga yang sama. Dari pasangan itu, pipa liquid adalah yang paling kecil dan paling mudah melendut. Jika jarak penyangga sudah aman untuk pipa liquid, pipa gas yang lebih besar dan lebih kaku otomatis aman. Diameter liquid juga naik seiring kapasitas sistem, sehingga mudah dipakai sebagai patokan cepat di lapangan. Angka di acuan lain berbeda, mana yang dipakai? Tidak ada satu angka universal. Sebagai pembanding: Engineering ToolBox mencantumkan jarak hanger 5 ft (sekitar 1,5 m) untuk tabung tembaga 1/2″ dan 6 ft (sekitar 1,8 m) untuk 1″, untuk pipa air. Standar desain University of Arizona meminta pipa refrigerant disangga setiap 6 ft (sekitar 1,8 m). Manual Haier MRV-S meminta pipa diamankan setiap 2–3 m. Aturan praktisnya: bandingkan tabel di atas dengan manual unit dan spesifikasi proyek, lalu pakai jarak yang paling rapat. Penyangga tambahan murah; membongkar plafon untuk mencari kebocoran mahal. Angka di acuan lain berbeda, mana yang dipakai? Jarak maksimal hanya berlaku untuk bentang lurus. Titik-titik berikut butuh penyangga sendiri: Dekat belokan (elbow). Spesifikasi pekerjaan pipa yang umum, misalnya spesifikasi teknis Kota Winnipeg, meminta hanger dalam jarak 300 mm dari setiap elbow horizontal. Kedua sisi cabang (refnet/branch joint/header). Panduan branch kit VRF Lennox meminta pipa disangga di kedua sisi header. Dekat sambungan flare dan las. Jangan biarkan sambungan berada di tengah bentang tanpa penyangga. Dekat unit indoor dan outdoor. Pipa tidak boleh menggantung pada port service valve atau pipa bawaan unit. Cara memasang penyangga juga menentukan: Klem menjepit di luar insulasi dengan saddle atau klem lebar, bukan menjepit tembaga telanjang dan bukan mengikat insulasi sampai tertekan. Pipa harus bisa bergerak memanjang saat muai-susut. Jangan mengunci pipa mati di setiap titik. Jangan menggantung pipa refrigerant pada pipa lain, ducting, atau cable tray. Gantung ke struktur dengan hanger rod, unistrut, atau bracket. Pipa tegak (riser) butuh penahan tersendiri; ikuti manual unit untuk jarak dan titik fixing-nya. Untuk jalur di luar ruangan, gunakan bracket galvanis atau berlapis anti karat dan pelindung UV pada insulasi. Angka di acuan lain berbeda, mana yang dipakai? Jarak penyangga mengikuti posisi rangka plafon, bukan kebutuhan pipa. Satu hanger di tengah bentang panjang, ujung-ujungnya bertumpu pada sambungan. Pipa diikat dengan kabel ties langsung ke rangka, insulasi tertekan dan sobek. Penyangga dipasang rapi di jalur lurus, tetapi tidak ada di dekat refnet dan belokan. Pipa liquid dan gas digantung terpisah dengan jarak berbeda, sehingga pipa kecil melendut sendiri. Checklist Pemeriksaan Penyangga Diameter pipa liquid dicatat untuk setiap ruas Jarak penyangga horizontal ≤ 1,5 m (liquid ≤ 9,52 mm) atau ≤ 2,0 m (liquid ≥ 12,7 mm) Jarak dibandingkan dengan manual unit dan spesifikasi proyek, dipakai yang lebih rapat Ada penyangga di dekat setiap belokan, cabang, dan sambungan Klem tidak menekan insulasi; tidak ada tembaga yang terekspos Tidak ada pipa yang digantung ke pipa lain, ducting, atau cable tray Tidak terlihat lendutan saat pipa dilihat sejajar dari ujung bentang Foto dokumentasi jalur pipa sebelum plafon ditutup Pertanyaan yang Sering Diajukan Berapa jarak penyangga pipa AC split

3 Pola Kabel yang Bikin AC VRV Error Kabel komunikasi AC VRV Daikin (jalur DIII-NET, terminal F1/F2) harus disambung secara seri dari satu unit ke unit berikutnya. Mencabang, menyambung di tengah kabel, atau menarik semua unit dari satu titik (star) adalah tiga pola yang paling sering membuat sistem menampilkan error komunikasi seperti U4, U9, atau UF. Di lapangan, pola-pola ini jarang muncul karena teknisi tidak tahu. Biasanya muncul karena niat baik: menghemat kabel, mempercepat tarikan di plafon, atau “merapikan” jalur. Masalahnya, gangguan sinyal tidak selalu langsung terlihat saat test run. Kalau error baru muncul setelah plafon tertutup, mencari titik sambungan berubah jadi pekerjaan bongkar-pasang. Artikel ini ditujukan untuk site engineer, supervisor MEP, teknisi instalasi, dan tim QC proyek. Isinya: kenapa DIII-NET wajib seri, tiga pola salah lengkap dengan diagramnya, satu pola yang benar, dan checklist yang bisa langsung dipakai sebelum plafon ditutup. Apa itu DIII-NET, dan kenapa harus seri? DIII-NET adalah protokol komunikasi milik Daikin yang menghubungkan outdoor unit, indoor unit, dan perangkat kontrol terpusat dalam satu jaringan dua kabel. Lewat jalur inilah outdoor unit tahu indoor mana yang sedang beroperasi, berapa beban yang diminta, dan apakah ada unit yang bermasalah. Dokumen teknis Daikin Fundamental of DIII-NET (ED721208) menyatakan aturan dasarnya dengan tegas: hanya metode wiring seri yang boleh dipakai. Dokumen yang sama menegaskan bahwa antar-outdoor unit dan antara indoor dengan outdoor unit harus disambung tanpa percabangan. baca juga artikel berikut ini: AC VRV Berisik? cek jarak cabang pipanya. Kenapa sebegitu ketat? Sinyal komunikasi bertegangan rendah merambat sebagai gelombang di sepanjang kabel. Pada jalur seri, sinyal punya satu lintasan yang jelas dari ujung ke ujung. Begitu kabel bercabang, setiap titik pertemuan menjadi tempat sebagian sinyal terpantul balik. Pantulan ini bercampur dengan sinyal asli sehingga data yang diterima unit lain bisa terbaca salah. Prinsip ini bukan khas Daikin: jaringan sejenis seperti RS-485 dan 1-Wire juga melarang topologi star karena alasan yang sama. Ada dua istilah yang perlu dibedakan: F1/F2 indoor-outdoor: jalur komunikasi utama dalam satu sistem refrigeran. Inilah fokus artikel ini. F1/F2 outdoor-outdoor (OUT-D): jalur untuk menghubungkan beberapa sistem ke kontroler terpusat. Aturan seri yang sama berlaku. Pola salah #1: Kabel utama lalu dicabang ke tiap indoor (T-branch) Satu kabel F1/F2 ditarik lurus dari outdoor unit sepanjang koridor, lalu di atas setiap ruangan dibuat cabang pendek ke indoor unit. Sekilas rapi dan hemat, karena tidak perlu menarik kabel bolak-balik dari indoor ke indoor. Salah #1: kabel utama dicabang ke tiap indoorSetiap titik cabang membelah sinyal dan memantulkannya kembali ke jalur Tiga titik merah adalah sambungan tiga arah di plafon; di setiap titik itu sinyal terbelah dan sebagian memantul kembali. Kenapa bermasalah: setiap titik cabang adalah sambungan tiga arah. Di situ sinyal terbelah dan sebagian terpantul dari ujung cabang. Semakin banyak cabang, semakin banyak pantulan yang menumpuk di jalur. Daikin secara eksplisit meminta indoor dan outdoor unit disambung tanpa percabangan. Ciri di lapangan: Ada terminal atau sambungan isolasi di atas plafon koridor, bukan di terminal blok indoor unit. Satu indoor unit hanya punya satu pasang kabel masuk di F1/F2, padahal ia bukan unit terakhir di jalur. Error komunikasi muncul pada beberapa unit sekaligus atau berpindah-pindah. Perbaikan: tarik kabel masuk dan keluar langsung di terminal F1/F2 setiap indoor unit, sehingga jalur berpindah dari unit ke unit. Pola salah #2: Bus dengan sambungan di tengah kabel (tap/splice) Pola ini sering lahir saat ada tambahan unit atau perangkat di tengah proyek. Daripada menarik ulang kabel, teknisi mengupas kabel F1/F2 yang sudah terpasang, lalu menyambung kabel baru di tengahnya dengan pilin, isolasi, atau konektor. Hasilnya, unit baru “numpang” di jalur seperti di sebuah bus. Salah #2: unit baru disambung di tengah kabel (bus/tap)Sambungan tengah bekerja seperti cabang tersembunyi dan sering tidak tercatat di as-built Indoor 1 dan Indoor 2 sudah seri, tetapi Indoor 3 dan kontroler terpusat “numpang” lewat sambungan di tengah kabel, bukan lewat terminal. Kenapa bermasalah: dokumen Daikin menyebut sambungan langsung di tengah jalur F1/F2 indoor, tanpa melewati terminal F1/F2, sebagai praktik yang dilarang. Sambungan tengah bekerja seperti cabang tersembunyi, dengan dua risiko tambahan: kontak sambungan bisa longgar atau teroksidasi seiring waktu, dan lokasinya sering tidak tercatat di as-built drawing. Variasi yang juga sering terjadi: kontroler terpusat (misalnya intelligent Touch Manager) di-tap ke jalur F1/F2 indoor. Daikin meminta kontroler terpusat disambung ke jalur F1/F2 antar-outdoor unit (OUT-D), bukan ke jalur indoor. Ciri di lapangan: Ada sambungan berisolasi atau konektor di tengah kabel komunikasi. Jumlah unit terpasang tidak cocok dengan urutan jalur di gambar kerja. Error muncul setelah ada penambahan unit atau perangkat kontrol. Perbaikan: potong sambungan tengah dan masukkan unit baru ke urutan seri lewat terminal blok, atau tarik ulang segmen kabel. Catat perubahan urutan di as-built. Pola salah #3: Star, semua indoor ditarik dari satu titik Semua kabel F1/F2 dari setiap indoor unit dikumpulkan ke satu junction box atau langsung ke terminal outdoor unit, seperti jari-jari roda. Pola ini menarik karena terlihat “terpusat” dan memudahkan pelabelan di satu panel. Salah #3: star, semua indoor ditarik dari satu titikDi titik pusat, pantulan dari ujung satu cabang merambat ke cabang lain Empat cabang dengan panjang berbeda bertemu di satu terminal; titik merah itulah sumber pantulan sinyal. Kenapa bermasalah: titik pusat star adalah tempat bertemunya banyak cabang dengan panjang berbeda. Di titik itu impedansi tidak seimbang, sehingga pantulan dari ujung satu cabang bisa merambat ke cabang lain dan merusak data. Kajian teknis Analog Devices tentang jaringan 1-Wire menyebut star tanpa switch sebagai topologi yang paling sulit dibuat andal. Instruksi instalasi RTD-NET, antarmuka Modbus untuk VRV Daikin, juga meminta jaringan dipasang daisy-chain dan melarang koneksi star maupun ring. Ada masalah kedua yang sering terlupa: banyak kabel di satu terminal. Dokumen Daikin mengingatkan agar tidak ada tiga kabel yang disambung di terminal yang sama. Star hampir selalu melanggar aturan ini. Ciri di lapangan: Ada junction box berisi banyak pasang kabel F1/F2 yang disatukan. Terminal F1/F2 di outdoor unit atau di box diisi tiga kabel atau lebih. Panjang tiap cabang berbeda jauh, dari beberapa meter sampai puluhan meter. Perbaikan: urutkan ulang jalur menjadi rantai: outdoor ke indoor terdekat, lalu ke indoor berikutnya, dan seterusnya. Lepaskan junction box dari

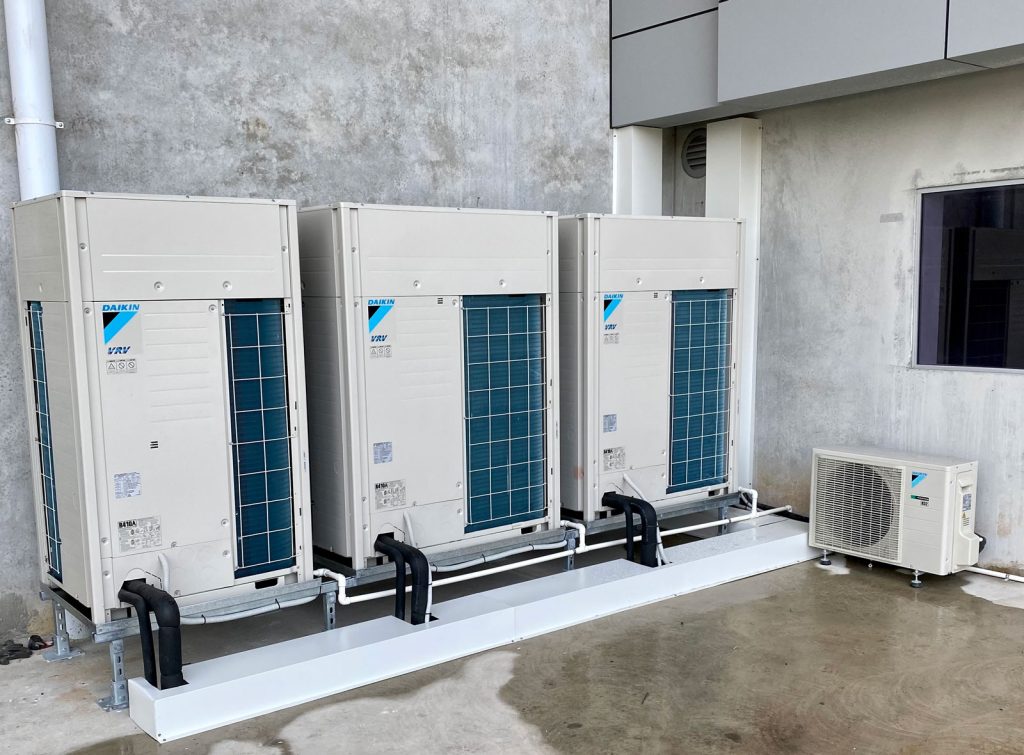

AC VRV Berisik? Cek Jarak Cabang Pipanya Jika AC VRV Anda mendesis terus-menerus dari arah plafon, salah satu penyebab yang sering terlewat adalah cabang pipa refrigerant (refnet joint / Y-branch) yang dipasang terlalu dekat dengan belokan. Pabrikan VRV/VRF umumnya mensyaratkan pipa lurus minimal 500 mm sebelum cabang; jika kurang, cairan dan gas refrigerant terbagi tidak merata sehingga aliran bergejolak dan menimbulkan desis di unit indoor. Tidak semua desis berarti ada kesalahan pemasangan. Manual Daikin sendiri menyebut desis halus saat mode dingin atau defrost sebagai suara normal aliran refrigerant. Artikel ini membantu Anda membedakan desis normal dari desis yang menandakan masalah instalasi, lengkap dengan standar jarak, diagram, dan checklist pemeriksaan. Untuk siapa artikel ini: pemilik gedung, building manager, dan teknisi yang mengelola sistem VRV/VRF di kantor, hotel, ruko, atau rumah besar. Mengapa jarak pipa lurus sebelum cabang begitu penting Refrigerant di pipa VRV jarang mengalir sebagai cairan murni. Di banyak titik, terutama di jalur liquid yang panjang atau saat beban berubah, refrigerant mengalir sebagai campuran cairan dan gas (aliran dua fase). Cabang hanya bisa membagi campuran ini secara adil jika campurannya sudah rata saat tiba di cabang. Belokan merusak kerataan itu. Saat refrigerant berbelok, gaya sentrifugal mendorong cairan yang lebih berat ke sisi luar belokan, sementara gas cenderung ke sisi dalam atau ke bagian atas pipa. Paten distributor refrigerant untuk AC multi-unit US7600393 menjelaskan efek serupa: gas yang ringan cenderung lewat jalur atas dan cairan lewat jalur bawah, sehingga refrigerant terbagi tidak merata ke unit indoor. Pipa lurus sekitar 500 mm memberi ruang agar campuran kembali stabil sebelum dibagi. Jika jarak ini dipangkas, rantai masalahnya seperti ini: Cabang menerima campuran yang belum rata, sehingga satu sisi kebagian lebih banyak gas. Unit indoor di sisi itu menerima refrigerant berbuih (flash gas) di katup ekspansi elektronik (EEV). Gelembung gas yang melewati celah sempit EEV menimbulkan desis atau suara “srrr” yang terus-menerus. Kapasitas dingin unit itu turun, sementara unit di cabang lain bisa terlalu dingin. Jadi gejala yang dirasakan penghuni biasanya dua sekaligus: satu ruangan berisik dan kurang dingin, padahal ruangan lain normal. Catatan teknis: penjelasan rantai sebab-akibat di atas adalah prinsip umum aliran dua fase. Besarnya efek di lapangan tergantung diameter pipa, beban, dan model unit, sehingga diagnosis tetap perlu pengukuran. Standar jarak cabang pipa VRV/VRF menurut manual pabrikan Angka 500 mm muncul konsisten di manual instalasi beberapa merek besar. Detailnya sedikit berbeda, jadi selalu ikuti manual untuk model yang terpasang di gedung Anda. Pada pemasangan yang salah, belokan tepat sebelum dan sesudah cabang membuat satu unit indoor menerima lebih banyak gas daripada unit lainnya. Merek & dokumen Syarat pipa lurus Syarat pipa lurus Posisi & kemiringan cabang Daikin VRV IV+ REYQ-U (manual instalasi) Pipa yang tersambung ke joint harus lurus lebih dari 500 mm Bercabang horizontal atau vertikal, toleransi ±30° Daikin VRV IV RXYQ-T (manual instalasi) Pipa menuju joint lurus lebih dari 19-11/16 in (±500 mm), tidak boleh ditekuk di area ini Joint horizontal, label di atas, kemiringan maks. ±15° Joint horizontal, label di atas, kemiringan maks. ±15° Hitachi branch pipe E-102SN3 Lurus minimal 500 mm setelah belokan vertikal Label di atas, satu bidang horizontal, kemiringan dalam ±30° Lennox VRF Y-joint DB68-13128A Jarak minimal 500 mm sebelum menyambung branch joint berikutnya Horizontal atau vertikal, toleransi ±15°; pipa masuk ke joint maks. 70 mm Dari keempat dokumen itu, aturan praktis yang aman dipegang: Minimal 500 mm pipa lurus sebelum cabang, tanpa belokan, elbow, atau tekukan di rentang itu. Minimal 500 mm antara dua cabang yang berurutan. Sisi keluar cabang juga diberi ruang lurus sebelum belok, karena sebagian manual (misalnya Daikin REYQ-U) mensyaratkan seluruh pipa yang tersambung ke joint dalam kondisi lurus. Cabang dipasang horizontal atau vertikal dalam toleransi sudut manual (±15° atau ±30°), bukan miring sembarangan untuk mengejar celah plafon. Desis normal atau tanda masalah? Bedakan dari polanya Desis yang muncul sebentar saat unit mulai, berhenti, atau defrost umumnya normal. Manual Daikin REYQ-U menyebut desis rendah saat cooling/defrost dan desis sesaat ketika aliran berhenti atau berubah sebagai “bukan kerusakan”. Yang perlu dicurigai adalah desis yang terus-menerus, hanya di satu atau dua unit, dan disertai keluhan kurang dingin. Pola suara & gejala Kemungkinan penyebab Langkah cek awal Desis halus saat start, stop, atau defrost, lalu hilang Normal: perubahan aliran refrigerant Tidak perlu tindakan Tidak perlu tindakan Desis “shah” pelan saat unit lain menyala, padahal unit ini mati Normal: refrigerant mengalir untuk unit lain di sistem yang sama Tidak perlu tindakan Tidak perlu tindakan Desis terus-menerus di satu unit, ruangan kurang dingin, unit lain normal Distribusi refrigerant tidak merata, salah satunya cabang terlalu dekat belokan Telusuri jalur pipa dari cabang terakhir ke unit tersebut Desis di banyak unit sekaligus, kapasitas turun di seluruh sistem Refrigerant kurang (kebocoran) atau kekurangan subcooling Cek tekanan & data operasi outdoor, uji kebocoran Bunyi “zeen” singkat setelah listrik dinyalakan Normal: inisialisasi katup ekspansi elektronik Horizontal atau vertikal, toleransi ±15°; pipa masuk ke joint maks. 70 mm Gemericik atau “blub-blub” Udara di saluran drain atau pompa drain Cek kemiringan pipa drain & pompa Dengung/getar, makin keras saat kompresor naik Pipa tidak ditopang/klem kurang, getaran merambat ke plafon Cek hanger dan karet peredam pipa Desis angin atau siulan dari grille Masalah aliran udara: filter kotor, damper, atau ducting Bersihkan filter, cek ducting & grille Perhatikan baris ketiga: jika keluhannya terlokalisasi dan polanya konsisten, jalur cabang pipa adalah tersangka utama yang layak diperiksa lebih dulu. Cara memeriksa cabang pipa VRV: checklist untuk pengelola gedung Pemeriksaan awal bisa dilakukan tanpa membuka sistem refrigerant; pengukuran dan perbaikan wajib oleh teknisi bersertifikat. Yang bisa Anda lakukan sendiri Catat unit mana yang berisik, jam berapa, dan mode apa (cooling, dry, saat start). Rekam suara 15–30 detik dengan ponsel di dekat unit indoor; bandingkan dengan unit lain di lantai yang sama. Cek apakah ruangan yang berisik juga paling sulit dingin. Siapkan gambar as-built pipa refrigerant dari kontraktor pemasang, jika ada. Lihat kode error di remote/controller pusat dan foto tampilannya. FAQ seputar AC VRV berisik Apakah suara desis dari AC VRV selalu tanda kerusakan? Tidak. Desis halus saat unit mulai, berhenti, atau defrost adalah suara aliran refrigerant yang
